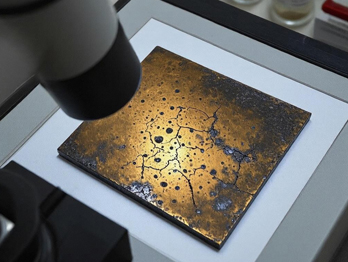

点腐蚀是金属表面“局部失守”的典型腐蚀形态——大部分区域腐蚀轻微甚至完好，却在分散的小点上发生深度侵蚀。其核心特征是蚀孔直径通常小于1mm，深度往往超过孔径（又称 “孔蚀”），像隐藏在金属表面的“微型陷阱”。

最易“中招”的场景：不锈钢在含氯离子（Cl⁻）的环境中（如海水、工业废水）极易诱发点腐蚀，氯离子会破坏金属表面的钝化膜，形成局部腐蚀电池，加速蚀孔加深。

隐蔽性危害：蚀孔常被腐蚀产物覆盖，肉眼难以察觉，却可能逐渐穿透金属壁，导致管道泄漏、结构强度骤降，甚至引发突发性事故（如压力容器爆裂）。

检测聚焦：重点通过三氯化铁溶液试验（如GB/T 17897、ASTM G48）评估材料抗点蚀能力，观察蚀孔数量、深度及分布，判断其在特定介质中的耐点蚀性能。

晶间腐蚀：沿“晶粒边界”的潜伏侵蚀

晶间腐蚀是金属“内部防线”的瓦解——腐蚀并非均匀发生在表面，而是沿着或紧贴晶粒边界“精准攻击”，导致晶界区域腐蚀远重于晶粒本体。这种腐蚀如同在金属内部“拆桥”，破坏晶粒间的结合力。

最易“中招”的材料：不锈钢、镍基合金等是高发区。例如，奥氏体不锈钢经高温敏化处理后，晶界易析出碳化物，导致晶界铬含量降低，形成“贫铬区”，在硝酸、硫酸等介质中成为腐蚀薄弱点。

隐蔽性危害：表面看似完好，内部晶粒却已失去连接，材料会突然失去强度（如弯曲时沿晶界断裂），尤其对压力容器、管道等结构件，可能引发灾难性失效。

检测聚焦：针对不同材料和腐蚀诱因，采用多种专属方法：

硫酸-硫酸铜-铜屑法（评不锈钢碳化物析出引发的晶间腐蚀，看弯曲裂纹）；

硝酸法（评镍基合金等的腐蚀率）；

草酸浸蚀法（奥氏体不锈钢的筛选试验，金相观察组织）等，对应标准如GB/T 4334系列、ISO 3651-2、ASTM A262 等，核心是评估晶界与晶粒本体的腐蚀差异。
